MATERI FISIKA KELAS 11 SMESTER 2 : ALAT OPTIK

Sumber : www.canva.com

(A) MATA

mata termasuk alat optik karena pada mata terdapat lensa. Bagian-bagian mata antara lain :

sumber : www. yayasankatarakpeduli.com

(a) Kornea, melindungi bagian depan mata, dan menerima rangsang cahaya serta meneruskannya kebagian mata yang lebih dalam

(b) Aqueous humor, mengatur pembiasan cahaya

(d) Iris, memberi warna pada mata, mengatur ukuran pupil

(e) Pupil, mengatur intensitas cahaya yang masuk ke mata

(f) Lensa mata, mengatur pembiasan cahaya dan mengatur memfokuskan bayangan agar jatuh tepat di retina

(g) Vitreous humor, mengisi cairan bola mata dan mempertahankan bentuk bola mata

(h) Retina, tempat jatuhnya bayangan benda. Terdiri dari sel kerucut yang peka terhadap cahaya kuat dan sel batang yang peka terhadap cahaya lemah

(i) Bintik kuning, mempertajam bayangan benda

(j)Serabut optik, mengirim sinyal ke otak untuk menginterpretasikan penglihatan

sifat bayangan yang dibentuk oleh mata : nyata, terbalik, diperkecil

Daya akomodasi mata adalah kemampuan mata untuk melihat dekat dan jauh dengan cara mengatur ketebalan lensa mata.

titik dekat mata (punctum proximum = PP) adalah jarak terdekat yang masih dapat dilihat mata dengan jelas. Pada mata normal PP = 25 cm

titik jauh mata (punctum remotum = PR) adalah jarak terjauh yang masih dapat dilihat jelas oleh mata. pada mata normal PR = tak hingga

GANGGUAN PADA MATA

(1) MIOPI / RABUN JAUH

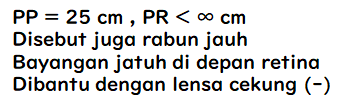

ciri-ciri miopi :

sumber : cahyapink.wordpress.com

kuat lensa mata miopi

P = kuat lensa (dioptri)

PR = titik jauh mata (cm)

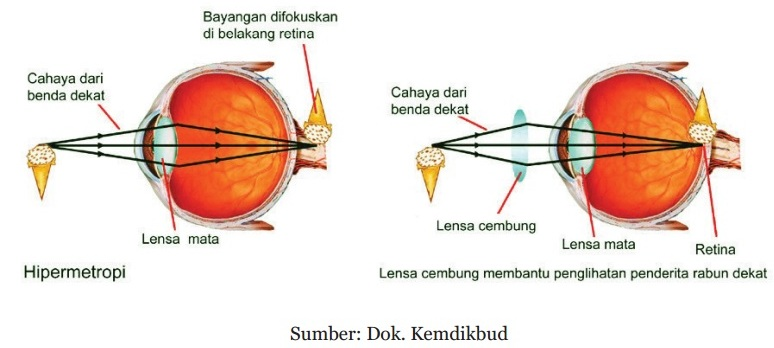

(2) HIPERMETROPI / RABUN DEKAT

ciri-ciri hipermetropi :

Disebut juga rabun dekat
PP > 25 cm , PR = ∞
Dibantu oleh lensa cembung (+)
Bayangan jatuh di belakang retina

kuat lensa pada hipermetropi :

Sn = titik dekat mata normal ( Sn = 25 cm )

PP = titik dekat mata (cm)

P = kuat lensa ( dioptri )

(3) Presbiopi

Presbiopi disebut juga cacat mata tua yang disebabkan karena berkurangnya daya akomodasi mata seiring bertambahnya usia.. ciri-ciri presbiopi antara lain :

(1) PP > 25 cm , PR < ∞

(2) Menyebabkan kesulitan untuk penglihatan jauh maupun dekat

(3) Dibantu dengan lensa rangkap /bifokal yang terdiri dari lensa cembung di bagian atas dan lensa cekung di bagian bawah

(3) Astigmatisme

disebut juga silindris, merupakan cacat mata yang disebabkan kornea kata yang tidak berbentuk sferis / lengkung. Menyebabkan penglihatan kabur dan bergaris-garis pada arah tertentu. Cacat mata ini dibantu dengan lensa silindris.

(B) KAMERA

Alat optik yang digunakan untuk mengambil gambar yang disimpan dalam bentuk film /memory. Bagian-bagian kamera antara lain :

1) Shutter berfungsi kelopak mata

2) Diafragma berfungsi sebagai iris pada mata

3) Aperture berfungsi sebagai mengatur intensitas cahaya yang masuk

4) Lensa, mengatur pembiasan dan memfokuskan bayangan agar jatuh tepat di film

5) film, sebagai tempat jatuhnya bayangan

sifat bayangan yang terbentuk oleh kamera adalah nyata, terbalik, diperkecil

(C) LUP / KACA PEMBESAR

menggunakan 1 lensa positif ( lensa cembung). Perbesaran bayangan pada LUP dapat dilihat dengan dua cara yaitu mata berakomodasi dan mata tanpa akomodasi.

(1) MATA BERAKOMODASI

sumber : sainspedia.web.id

Perbesaran LUP dirumuskan :

M = perbesaran lup

Sn = titik dekat normal ( 25 cm )

f = jarak fokus ( cm)

Bayangan akhir memiliki sifat : MAYA, TEGAK, DIPERBESAR

(2) MATA TIDAK BERAKOMODASI

sumber : fisikabc.com

Perbesaran bayangan :

Untuk mata berakomodasi pada jarak x dirumuskan :

(D) MIKROSKOP

menggunakan dua lensa positif ( cembung) berfungsi sebagai objektif dan okuler. objektif berada di benda, okuler terdapat pada pengamat

ciri-ciri mikroskop :

(1) Nilai f_ob < f_ok

(2) Benda selalu berada di ruang II ( antara f_ob dan 2f_ob )

(3)Bayangan yang dibentuk oleh lensa objektif bersifat nyata, terbalik, diperbesar Lensa okuler bersifat seperti LUP. Bayangan yang dibentuk oleh lensa okuler maya, terbalik, diperbesar

(4) S^’_ok = - Sn = - 25 cm

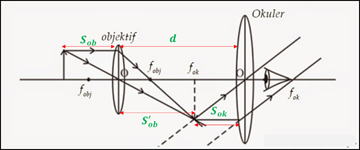

MIKROSKOP MATA BERAKOMODASI MAKSIMUM

sumber : fisikabc.com

Perbesaran total bayangan pada Mikroskop

MIKROSKOP MATA TIDAK BERAKOMODASI

§ S_Ob = ruang II ( antara F_ob dan 2F_ob)

§ Sok = F_ok

§ Bayangan yang terbentuk bersifat jauh tak hingga

sumber : fisikazone.com

(E) TEROPONG BINTANG

Teropong adalah alat yang digunakan untuk melihat benda-benda yang sangat jauh. Teropong terbagi dua yaitu teropong bias dan teropong pantul. Teropong bias tersusun dari lensa-lensa. contoh teropong bias : teropong bintang, teropong bumi.

Teropong pantul tersusun dari cermin dan lensa.

Teropong bintang menggunakan 2 lensa cembung (lensa positif), terdiri dari objektif dan okuler. Pada teropong F_ob > F_ok karena letak objeknya yang jauh. Melihat benda dengan teropong bintang dapat dilakukan dengan dua cara yaitu :

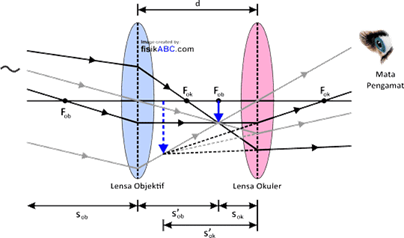

(1) MATA BERAKOMODASI MAKSIMUM

ci ciri-ciri :

sumber : fisikabc.com

Perbesaran bayangan :

(2) MATA TIDAK BERAKOMODASI

Perbesaran bayangan :

d = jarak kedua lensa / panjang teropong

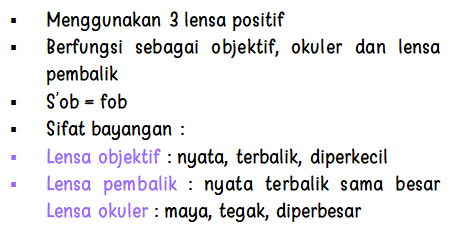

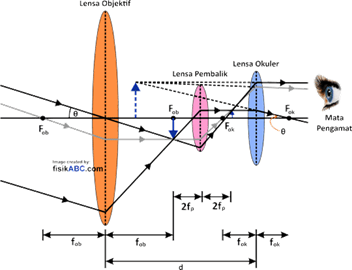

(E) TEROPONG BUMI

sumber : fisikabc.com

F_p = fokus lensa pembalik

d = jarak lensa objektif ke okuler

Okayy guyss inilah materi alat optik kelas 11 ipa. Materi ini akan ditemui di semester 2 akhir. semoga bermanfaat ya dan bisa jadi referensi belajar kalian. Selamat belajar
