Catatan Kelas 9 : LISTRIK DINAMIS 2

sumber : www.canva.com

A. RANGKAIAN TERTUTUP

Ada beberapa rumus dan konsep yang harus dipahami saat mengerjakan soal-soal rangkaian tertutup antara lain :

(1) HUKUM OHM

I = kuat arus listrik  (ampere)

V = beda potensial ( volt )

R = hambatan ( ohm )

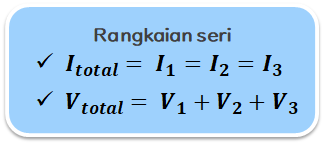

(2) KONSEP RANGKAIAN SERI

(3) KONSEP RANGKAIAN PARALEL





contoh soal 1 :

Perhatikan gambar di bawah ini :

Hitunglah besar kuat arus (I)

jawab :

Gunakan hukum ohm :

contoh soal 2 :

Rangkaian tersusun seri sehingga arus yang mengalir pada masing-masing hambatan besarnya sama yaitu : 1,2 A, sehingga beda potensial (V) di masing-masing hambatan diperoleh ...

contoh soal 3 :

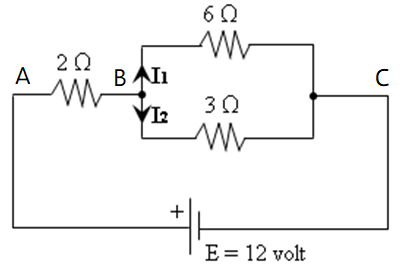

Perhatikan gambar di bawah ini !

jawab :

    Baca juga :

• Rangkuman Listrik Dinamis 1

• Rangkuman materi sumber arus listrik

contoh soal 4 :

Perhatikan gambar di bawah ini !

jawab :

B. RANGKAIAN GGL

GGL (gaya gerak listrik ) merupakan tegangan yang terukur sebelum adanya aliran arus listrik. Apabila sebuah sumber tegangan (E) dengan hambatan dalam (r) dihubungkan dengan sebuah hambatan luar (R) maka arus listrik sebesar I akan mengalir pada rangkaian tersebut.

Besar kuat yang mengalir dapat dirumuskan :

Keterangan :

I = kuat arus listrik (ampere)

E = GGL (volt)

R = hambatan luar (𝛀)

r = hambatan dalam (𝛀)

Tegangan jepit ( V jepit )

merupakan tegangan / beda potensial yang terukur setelah ada arus listrik yang mengalir.

contoh soal 1 :

perhatikan gambar berikut ini !

jawab :

I. Rangkaian GGL seri

Pada rangkaian GGL seri berlaku :

contoh soal :

Tiga buah elemen dirangkai secara seri lalu dihubungkan dengan sebuah hambatan R = 3 𝛀 seperti ditunjukkan oleh gambar. Jika E1 = E2 = E3 = 4 volt dan r1 =  r2 = r3 = 1 𝛀, maka :

tentukan :

(a) kuat arus listrik (I)

(b) tegangan jepit (V jepit )

jawab :

II. Rangkaian GGL paralel

Pada rangkaian GGL paralel berlaku :

contoh soal :

Tiga buah elemen dirangkai secara paralel lalu dihubungkan dengan sebuah hambatan R = 4/3 𝛀 seperti ditunjukkan oleh gambar. Jika E1 = E2 = E3 = 6 volt dan r1 =  r2 = r3 = 2 𝛀, maka tentukan :

a. kuat arus (I)

b. tegangan jepit (Vj)

jawab :

materi ini merupakan lanjutan dari listrik dinamis 1. semoga penjelasannya mudah dipahami dan bisa kalian jadikan referensi belajar listrik dinamis. semoga bermanfaat ya😊Selamat belajar😊.
