Induksi magnetik
Induksi magnet adalah timbulnya medan magnet disekitar kawat berarus listrik.
A. Medan magnet
- Merupakan daerah yang masih dipengaruhi oleh gaya magnetik
- Termasuk besaran vektor memiliki nilai dan arah
- Satuan : dalam SI = Tesla (T) atau weber/m2. CGS = Gauss
Garis gaya magnet pada magnet batang keluar dari kutub utara masuk ke selatan seperti
ditunjukkan pada gambar di bawah ini :
(1) Medan magnet pada
kawat lurus
Misalkan ada sebuah kawat yang panjang
dialiri arus sebesar I maka, Disekitar kawat akan timbul medan magnet. Garis
gaya magnet yang ditimbulkan oleh arus listrik mengelilingi arus membentuk
lintasan tertutup.

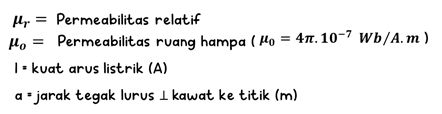

Besar medan magnet di titik P :
Arah medan magnet dapat ditentukan dengan kaidah tangan sesuai gambar berikut :
ibu jari = arah arus listrik
empat jari = letak titik yang dicari medan magnetnya
telapan tangan = arah medan magnet
Dua potong kawat lurus dialiri arus listrik sebesar 0,4 A. Kawat kedua berada di dekat titik P seperti pada gambar berikut ini. Besar induksi magnetik di titik P adalah ...
sepotong kawat
lurus dialiri arus listrik sebesar 2 A. Tentukan besar dan arah induksi di
suatu titik yang berjarak 5 cm seperti ditunjukkan oleh gambar ..
contoh soal : 3
Dua
potong kawat sejajar terpisah sejauh 15 cm dialiri arus seperti ditunjukkan
oleh gambar dibawah ini. Tentukan letak titik yang medan magnetnya nol
Letak titik yang B = 0 syaratnya :
(1) Berada di antara dua kawat jika arah arusnya searah
(2) Berada di dekat kawat yang arusnya kecil, jika arahnya arus berlawanan
jawab :
Sehingga B = 0 terletak pada jarak 6 cm dari kawat pertama
2. Medan magnet pada kawat melingkar

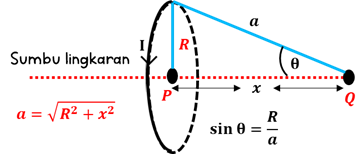

Sebuah kawat melingkar berjari-jari R dialiri arus listrik I.
Jika titik P adalah titik pusat lingkaran, dan titik Q adalah sebuah titik di
sumbu lingkaran yang berjarak x dari pusat lingkaran seperti ditunjukkan oleh
gambar, maka
(a) Kuat induksi magnet di titik P :
R = jari-jari kawat
N = jumlah lilitan kawat
(b) Induksi magnet di titik Q :
atau
Arah
medan magnet pada kawat melingkar dapat
menggunakan kaidah tangan kanan
contoh soal
Pada gambar dibawah sebuah
kawat melingkar yang terletak pada bidang horizontal dialiri arus sebesar 3 A.
jika jari-jari lingkaran 4 cm dan jarak PQ = 3 cm. maka besar medan magnet :
(a) Di titik P =…?
(b) Di titik Q = …?
jawab :
(a) di titik P
N = 1
(b) di titik Q
3.
Medan Magnet pada Solenoida
Solenoida adalah
lilitan/gulungan kawat yang panjang. Jika solenioda dengan jumlah lilitan N dan
panjang L dialiri arus listrik besarnya I, maka besar medan magnet yang
dihasilkan :
Induksi magnet di pusat solenoida :
Induksi magnet di ujung/tepi solenoida :
Arah induksi magnet pada solenoida dapat ditentukan dengan kaidah tangan kanan berikut :
4.
Induksi Magnet pada Toroida
Toroida adalah solenioda yang dibentuk melingkar.
Sehingga panjang solenoida menjadi keliling toroida.
Induksi magnet pada toroida :
